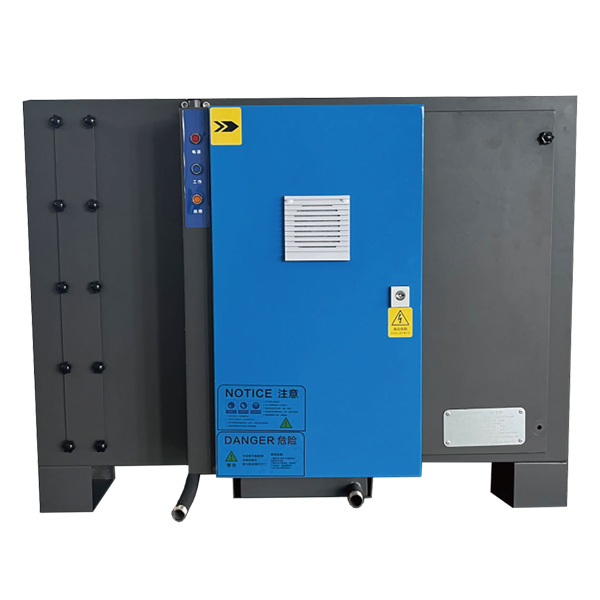

工作原理
自清洗油煙凈化器由進水電磁閥、水箱(含加熱器)、增壓泵、蒸汽發生器(含霍爾開關)、油煙凈化模塊、高壓泡沫罐電磁閥、吸水泵、高效過濾管、除味殺菌組件等組成。打開進水電磁閥,經過含加熱器的儲水箱時,冷水被加熱,通過增壓泵,經過管道噴到油煙凈化器模塊上,關閉進水電磁閥,打開高壓泡沫罐電磁閥,噴到油煙凈化器模塊上,在打開進水電磁閥,噴灑熱水進行清洗,清洗完后的污水流到接水盤中,通過吸水泵把污水洗出,大的油渣到濾渣籃中,油水經過高效過濾管被分離成油和水,油從出油口排除,水經過除味殺菌組件凈化后排除。可通過電控中心系統對油煙凈化器進行清洗。
產品優勢
工作流程
開啟清洗裝置后,油煙凈化器斷電,進水電磁閥打開,增壓水泵工作,當水流入蒸汽發生器出水端時延時3秒啟動蒸汽發生器;然后延時10秒后,蒸汽發生器關閉;關閉后延時2秒,進水電磁閥和增壓水泵同時關閉;然后打開高壓泡沫罐電磁閥,工作3秒后,高壓泡沫罐電磁閥關閉;延時10分鐘后,再次啟動,進水電磁閥、增壓水泵、蒸汽發生器工作3分鐘后,關閉清洗進水電磁閥、增壓水泵和蒸汽發生器。當接水盤水位上升到上水位傳感器時,吸水泵開啟;當污水到達出水水位傳感器時,除味殺菌組件開啟;當接水盤水位下降到下水位傳感器時,吸水泵關閉,關閉后延時5秒,除味殺菌組件關閉。
自清洗油煙凈化系統功能段介紹
■ 市政進水電磁閥:在清洗油煙凈化器時,進水電磁閥清洗時是打開狀態,停止或未清洗時處于關閉狀態。作用是清洗時給儲水箱進行補水。
■ 儲水箱加熱器作用:是在不同的區域或寒冷季節,儲水箱內的水防止結冰,為解決這一問題,加裝加熱裝置,溫度可根據不同區域的溫度進行設定。當水溫達到設定溫度時,加熱裝置停止加熱,當水溫低于設定下限時,自動開啟加熱裝置。
■ 增壓泵:是和儲水箱設計為一體,主要是給清洗裝置提高有壓力的水源。
■ 蒸汽發生器:因油煙中的油污經過高溫后,粘連度較高,用常溫水很難清洗掉油污,所以用蒸汽發生器、把常溫水變成蒸汽和熱水進行油污清洗。
■ 霍爾開關作用:當常溫水流經蒸汽發生器出水端時,霍爾開關檢測到有水流過,這時蒸汽發生器才能開啟,防止干燒,損壞蒸汽發生器。
■ 噴水管:噴水管上有壓力噴嘴,噴灑角度為廣度,可覆蓋整個油煙靜化器靜電模組,提高清洗面積。
■ 高壓泡沫罐:高壓泡沫罐內裝有油污分解泡沫劑,可對靜電模組上的油污進行分解,分解后的油污用蒸汽加熱水把靜電模組上的油污清洗干凈。
■ 水位傳感器:當接水盤里面清洗后的油水上升到上水位傳感器位置時,吸水泵開啟;當水位下降到下水位傳感器時,收水泵關閉。
■ 濾渣籃:過濾大的油污斑塊。
■ 高效過濾管:過濾油污使油水分離。
■ 除味殺菌組件:將污水中的細菌微生物進行殺滅,且去除污水中的異味。
